Quando si tratta di espandere i sistemi di alimentazione per varie applicazioni, il collegamento di più batterie da 12-volt è una pratica comune. Che tu stia alimentando un camper, una barca o anche un sistema a energia solare, capire come collegare due batterie da 12-volt in parallelo o in serie può aiutarti a ottenere la tensione o la capacità desiderata. In questa guida ti guideremo attraverso le nozioni di base su come collegare due batterie da 12-volt in parallelo e in serie, evidenziando i vantaggi e le considerazioni per ciascun metodo.
Cosa significa "Collegamento delle batterie in parallelo e in serie"?
Prima di addentrarci nel "how-to", chiariamo cosa significa effettivamente collegare le batterie in parallelo e in serie:
Collegamento in serie: questo metodo aumenta la tensione del banco batterie mantenendo la stessa capacità (AH). Ad esempio, due batterie da 12 V collegate in serie produrranno 24 V ma manterranno la stessa potenza ampere-ora.
Connessione parallela: questo metodo aumenta la capacità (potenza ampere-ora), ma la tensione rimane la stessa. Quindi, se colleghi due batterie da 12 V in parallelo, avrai ancora 12 V, ma la capacità complessiva raddoppierà, consentendo un funzionamento più lungo prima di dover ricaricare.
Come collegare due batterie da 12-Volt in serie
Un collegamento in serie è l'ideale se è necessario aumentare la tensione del proprio impianto. Ecco come collegare due batterie da 12-volt in serie:
Identificare i terminali: ogni batteria da 12 V ha un terminale positivo (+) e uno negativo (-).
Collegare le batterie: utilizzare un ponticello per collegare il terminale positivo della prima batteria al terminale negativo della seconda batteria.
Configurazione risultante: ora avrai una tensione combinata di 24 V, con il terminale positivo della prima batteria e il terminale negativo della seconda batteria rimasti per il collegamento al carico o al sistema di alimentazione.
Suggerimento importante: assicurarsi sempre che entrambe le batterie siano identiche per tensione e capacità. Mischiare batterie con capacità o voltaggi diversi può causare problemi di ricarica e ridurre la durata della batteria.
Considerazioni chiave per le connessioni in serie:
La potenza in ampere-ora (AH) rimane la stessa di una batteria singola, ma la tensione raddoppia.
Assicurarsi che entrambe le batterie siano della stessa marca, modello ed età per garantire prestazioni costanti.
Non incrociare mai i terminali positivo e negativo, poiché ciò potrebbe causare un cortocircuito, con conseguenti potenziali danni o rischi per la sicurezza.

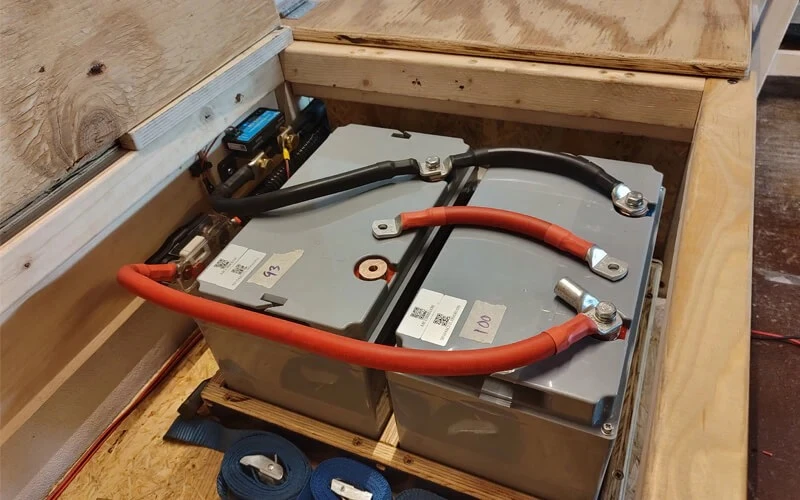

Come collegare due batterie da 12-Volt in parallelo
Se il tuo obiettivo è aumentare la capacità del tuo sistema senza modificare la tensione, le connessioni parallele sono la strada da percorrere. Ecco come collegare due batterie da 12 V in parallelo:
Identificare i terminali: come prima, ogni batteria ha un terminale positivo (+) e uno negativo (-).
Collegare i terminali positivi: utilizzare un ponticello per collegare i terminali positivi di entrambe le batterie.
Collegare i terminali negativi: Allo stesso modo, utilizzare un altro ponticello per collegare i terminali negativi di entrambe le batterie.
Configurazione risultante: il sistema rimarrà a 12 V, ma la capacità totale in ampere-ora aumenterà. Ad esempio, se ciascuna batteria ha una potenza nominale di 35 Ah, la batteria avrà una capacità totale di 70 Ah.
Considerazioni chiave per le connessioni parallele:
La tensione rimane la stessa, ma la capacità (AH) aumenta.
Utilizzare sempre batterie identiche per voltaggio e capacità per garantire carica e scarica bilanciate.
Potrebbe essere necessario utilizzare cavi più grandi per gestire l'aumento di corrente se si utilizza una potenza elevata dalle batterie.
Si consiglia di collegare il terminale positivo di una batteria e quello negativo dell'altra batteria per bilanciare il carico e la ricarica su entrambe le batterie.
Errori comuni da evitare
Sebbene collegare insieme due batterie possa sembrare semplice, esistono alcuni errori che possono influire sulle prestazioni del sistema:
Carica/scarica non uniforme: se si utilizzano batterie con capacità diverse, quella con capacità inferiore potrebbe risultare sovraccarica, causando un guasto prematuro.
Cablaggio errato: L'incrocio dei terminali positivo e negativo può causare cortocircuiti, con conseguenti danni alle batterie e al sistema.
Diversi tipi di batterie: la combinazione di marche o tipi diversi di batterie (ad esempio, al gel, AGM e al litio) può causare una tensione non uniforme, che potrebbe causare guasti durante la carica o la scarica.
Cavi inadeguati: Se i cavi utilizzati sono troppo sottili per la corrente richiesta, potrebbero surriscaldarsi e danneggiare il sistema. Utilizzare sempre cavi adeguati al proprio assorbimento di corrente.
Configurazione avanzata: connessione serie-parallelo
Per coloro che necessitano sia di maggiore tensione che di capacità, la configurazione in serie-parallelo è la strada da percorrere. Questa configurazione prevede prima il collegamento delle batterie in serie per aumentare la tensione e quindi il collegamento di più serie in parallelo per aumentare la capacità.
Passaggio 1: collegare le batterie in serie: collegare due batterie in serie per ottenere la tensione desiderata (ad esempio, due batterie da 12 V in serie per creare 24 V).
Passaggio 2: connessione parallela: una volta che si dispone di più set collegati in serie, è possibile collegarli insieme in parallelo per aumentare la capacità complessiva.
Ciò è particolarmente utile quando è necessario un sistema ad alta tensione (ad esempio, 24 V o 48 V) con una maggiore capacità ampere/ora per applicazioni a lungo termine come sistemi solari, camper o biciclette elettriche.
Conclusione
Che tu colleghi due batterie da 12 V in serie per aumentare la tensione o in parallelo per aumentare la capacità, comprendere i fondamenti del cablaggio delle batterie è essenziale per garantire prestazioni ottimali. Seguire le procedure corrette ed evitare errori comuni ti aiuterà a creare un sistema di alimentazione affidabile che soddisfi le tue esigenze specifiche.
Perché scegliere GEB per le tue soluzioni di batterie?

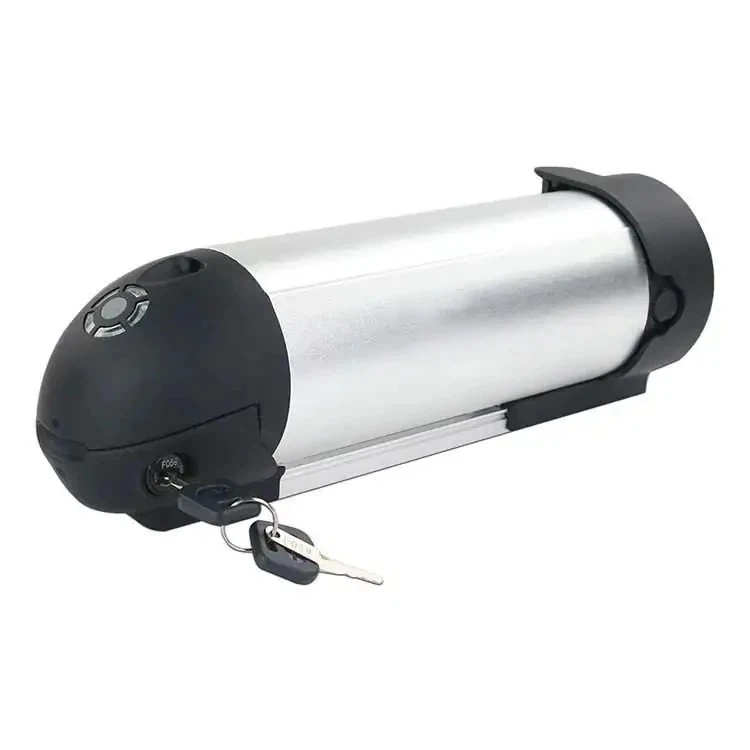

Noi di GEB (General Electronics Technology Co., LTD) siamo specializzati nella fornitura di batterie agli ioni di litio di alta qualità per biciclette elettriche, comprese le popolariBatteria per bici elettrica da 36 V. Le nostre batterie sono note per la loro elevata densità di energia, design leggero e lunga durata, che le rendono ideali per applicazioni impegnative.
