Nel settore in crescita dei veicoli elettrici, la domanda di batterie per biciclette elettriche (E-bike) ad alte prestazioni è aumentata a causa della necessità di una maggiore autonomia, migliore sicurezza e maggiore efficienza. La batteria agli ioni di litio (Li-ion) è uno dei componenti più critici di qualsiasi e-bike. Come il principale produttore dibatterie per biciclette elettriche in Cina, questo articolo approfondisce il processo di produzione di base e le considerazioni di progettazione per la costruzione di pacchi batterie agli ioni di litio affidabili e ad alte prestazioni per biciclette elettriche.
Comprendere le nozioni di base sui pacchi batteria agli ioni di litio per bici elettriche
I pacchi batteria agli ioni di litio sono la centrale elettrica delle biciclette elettriche, offrendo un'elevata densità di energia, una lunga durata e un peso relativamente leggero rispetto alle tradizionali batterie al piombo-acido. Questi pacchi sono generalmente costituiti da diverse celle al litio disposte in serie o parallelo, che forniscono la tensione e la capacità necessarie affinché il motore della bicicletta funzioni in modo efficiente.
Il design del pacco batteria deve garantire la compatibilità con il sistema di alimentazione della E-bike, massimizzando coppia, accelerazione e autonomia. Il litio ferro fosfato (LiFePO4) e l'ossido di litio nichel manganese cobalto (NMC) sono le sostanze chimiche più comuni utilizzate nelle batterie delle bici elettriche, ciascuna delle quali offre vantaggi specifici in termini di stabilità, durata e densità di energia.

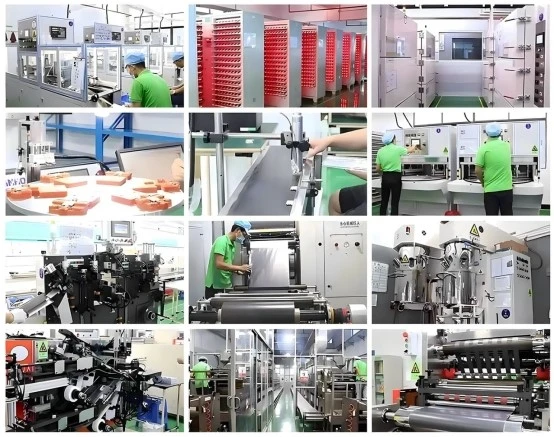

Il processo di produzione delle batterie agli ioni di litio per bici elettriche
Il processo di produzione di una batteria agli ioni di litio per biciclette elettriche è complesso e prevede diverse fasi chiave per garantire prestazioni e sicurezza.
Passaggio 1: selezione delle materie prime e preparazione delle cellule
Il processo di produzione inizia con l'accurata selezione delle celle della batteria. Le batterie agli ioni di litio per bici elettriche utilizzano tipicamente celle cilindriche (come 18650 o 21700), prismatiche o a sacchetto, ciascuna scelta in base all'applicazione desiderata. I produttori acquistano celle da fornitori affidabili per garantire qualità e coerenza. Le celle vengono quindi ordinate in base a caratteristiche chiave, come tensione e resistenza interna, per garantire uniformità e prestazioni di lunga durata.
Passaggio 2: assemblaggio della cella della batteria
Una volta preparate le celle, inizia il processo di assemblaggio. Ciò include il collegamento delle celle in serie o in parallelo, a seconda della tensione e della capacità richieste del sistema E-bike. Ad esempio, una tipica batteria per bici elettrica da 48 V potrebbe utilizzare 13-14 celle in serie (da 3,7 V ciascuna), mentre i pacchi batteria più grandi per bici elettriche ad alte prestazioni potrebbero richiedere celle aggiuntive.
Le celle sono disposte in un involucro protettivo, spesso realizzato in resistente plastica ABS, che offre resistenza agli urti e protezione dalla corrosione. Questo alloggiamento è progettato per salvaguardare la batteria da condizioni esterne come acqua, polvere e temperature estreme.
Passaggio 3: integrazione del sistema di gestione della batteria (BMS)
Un componente cruciale del pacco batteria è il sistema di gestione della batteria (BMS). Il BMS monitora lo stato del pacco batteria regolando i cicli di carica e scarica, proteggendo le celle da sovraccarico, scarica eccessiva e cortocircuiti. Il BMS garantisce inoltre la sicurezza generale della batteria mantenendo la regolazione termica e l'equilibrio della tensione tra le celle.
Nei sistemi E-bike di fascia alta sono integrate soluzioni BMS intelligenti avanzate con protocolli di comunicazione CANBUS o UART per monitorare le prestazioni in tempo reale e consentire la diagnostica e l'ottimizzazione durante l'utilizzo.
Passaggio 4: caratteristiche di isolamento e sicurezza
Il pacco batteria deve essere adeguatamente isolato per evitare cortocircuiti e garantire la sicurezza durante il funzionamento. Vengono aggiunti materiali di isolamento termico per proteggere dalla generazione di calore, mentre vengono utilizzati cavi e connettori di alta qualità per garantire una connessione sicura tra le celle e il motore.
Il design del pacco include anche caratteristiche di sicurezza interne, come fusibili e valvole limitatrici di pressione, per proteggere da rischi come instabilità termica o danni fisici esterni.
Considerazioni sulla progettazione del pacco batteria per bici elettrica
Quando si progetta una batteria agli ioni di litio per biciclette elettriche, è necessario considerare diversi fattori chiave:

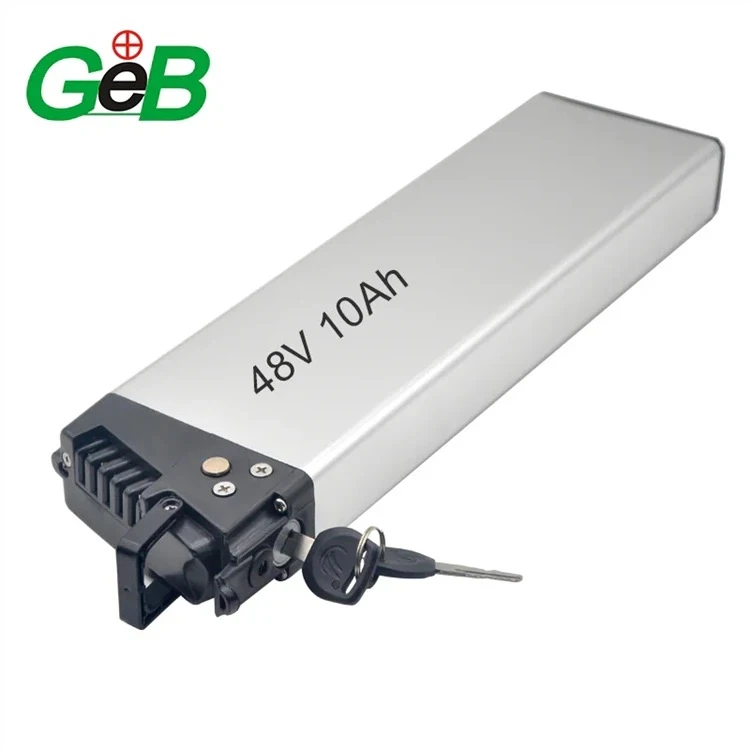

Requisiti di tensione e capacità: il primo passo nel processo di progettazione è comprendere i requisiti di tensione e capacità dello specifico modello di bici elettrica. Ad esempio, una batteria da 48 V fornisce in genere la potenza necessaria per le biciclette elettriche ad alte prestazioni. La capacità, misurata in ampere-ora (Ah), determina la distanza che la bici elettrica può percorrere con una singola carica, il che è una considerazione cruciale sia per i pendolari che per i ciclisti ricreativi.
Fattore di forma della batteria: i pacchi batteria per bici elettriche sono disponibili in diversi fattori di forma, come celle cilindriche, prismatiche o a sacchetto. Ogni fattore di forma presenta vantaggi unici. Le celle cilindriche sono durevoli ed economiche, mentre le celle prismatiche sono più efficienti in termini di spazio e le celle a sacchetto sono leggere e flessibili, ideali per progetti compatti o personalizzati. Il fattore di forma influisce direttamente sul design complessivo del pacco batteria, comprese dimensioni, forma e prestazioni.
Gestione della temperatura: le batterie agli ioni di litio sono sensibili alle fluttuazioni di temperatura e il caldo o il freddo estremi possono influire in modo significativo sulle loro prestazioni e sulla durata. La progettazione del pacco batteria deve includere soluzioni efficaci di gestione termica per mantenere una temperatura operativa ottimale, in particolare nelle regioni in cui prevalgono condizioni meteorologiche estreme. Spesso vengono incorporati piastre di raffreddamento o cuscinetti termici per gestire la dissipazione del calore.
Durata e protezione: l'involucro esterno del pacco batteria deve essere durevole e resistente agli urti, alle vibrazioni e ai fattori ambientali come acqua e polvere. Molti produttori scelgono la plastica ABS per il suo equilibrio tra durata, costo e facilità di produzione. Inoltre, sono integrati circuiti di protezione e fusibili per prevenire sovracorrenti, sovraccarichi e cortocircuiti, migliorando la sicurezza complessiva della batteria della bici elettrica.
Controllo qualità e test
Garantire la qualità e la sicurezza delle batterie agli ioni di litio per le biciclette elettriche è fondamentale. Rigorose misure di controllo della qualità vengono implementate in ogni fase del processo di produzione. Questi includono il test della tensione e della resistenza delle singole celle, la garanzia dell'uniformità nell'assemblaggio e la verifica del corretto funzionamento del sistema di gestione della batteria (BMS).
Il test finale prevede la valutazione delle prestazioni del pacco in varie condizioni, inclusi cicli di carica e scarica, test termici e test di capacità. L'obiettivo è garantire che la batteria soddisfi gli standard più elevati in termini di prestazioni, affidabilità e sicurezza.
Tendenze nella produzione di batterie per biciclette elettriche
Il settore delle batterie per biciclette elettriche continua a innovarsi, con progressi volti a migliorare la densità energetica, ridurre il peso e aumentare la sicurezza. I produttori stanno esplorando nuovi prodotti chimici per le batterie, come il litio ferro fosfato (LiFePO4), che offre stabilità termica superiore e ciclo di vita più lungo. Inoltre, i produttori stanno adottando pratiche sostenibili, tra cui il riciclaggio delle batterie e tecniche di produzione ad alta efficienza energetica, per ridurre il loro impatto ambientale.
Un’altra tendenza chiave è lo sviluppo di tecnologie di ricarica rapida, che riducono significativamente il tempo necessario per ricaricare la batteria di una bici elettrica. Con la crescita della domanda di biciclette elettriche, queste innovazioni svolgeranno un ruolo cruciale nel migliorare l’esperienza complessiva dell’e-bike.
Conclusione
Il pacco batteria agli ioni di litio è un componente fondamentale di qualsiasi bicicletta elettrica e il suo processo di progettazione e produzione è essenziale per fornire un prodotto ad alte prestazioni, affidabile e sicuro. Comprendendo le fasi chiave coinvolte nella produzione di batterie per bici elettriche, che vanno dallo smistamento e assemblaggio delle celle all'integrazione di sistemi avanzati di gestione della batteria, i produttori possono produrre batterie che alimentano la prossima generazione di biciclette elettriche. Con i continui progressi nella tecnologia delle batterie, il futuro delle bici elettriche sembra più luminoso che mai.
