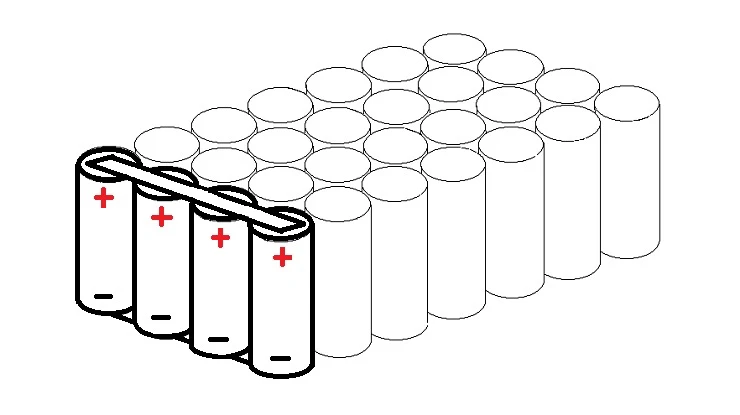

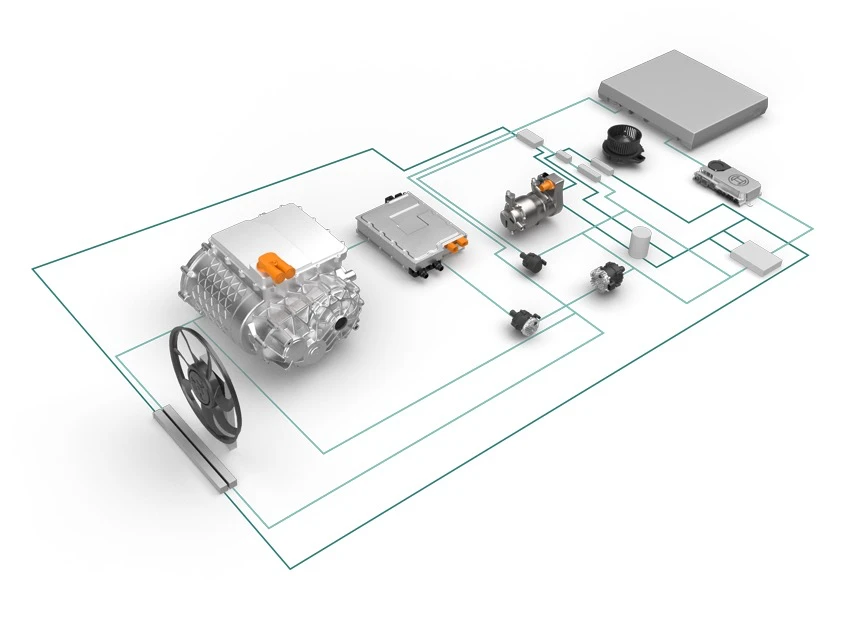

Quando si progettano pacchi batteria, la scelta tra serie e parallelo può avere un impatto significativo sulle prestazioni, sulla sicurezza e sulla longevità della batteria. La progettazione del pacco batteria è complessa e delicata, e richiede una conoscenza approfondita di alcuni problemi tecnici chiave. In questo documento, le sfide tecniche nella progettazione di batterie in serie e in parallelo vengono discusse da dieci aspetti, come la coerenza della batteria, l'equalizzazione di tensione e corrente e la progettazione del sistema di gestione termica.
1. La batteria non è coerente
La coerenza della batteria si riferisce alla somiglianza di ogni unità batteria in termini di capacità, tensione, resistenza interna, curva di scarica, ecc. Le differenze nelle prestazioni della batteria possono causare problemi nei pacchi batteria in serie o in parallelo. Ad esempio, in una configurazione in serie, le prestazioni complessive del pacco batteria sono influenzate dalla cella peggiore; in una configurazione in parallelo, le differenze di prestazioni possono portare a una distribuzione di corrente non uniforme, che influisce sulla durata e l'efficienza dell'intero set di batterie.
Problema:Nella configurazione in serie, se una batteria è scarica, l'intero pacco batterie non sarà in grado di scaricarsi completamente, il che causerà uno spreco di energia e una riduzione dell'efficienza; nella configurazione in parallelo, il carico di corrente delle diverse batterie è diverso, il che può facilmente causare un surriscaldamento locale e un degrado delle prestazioni delle batterie.
Soluzione:
Screening della batteria:Nel processo di produzione, devono essere utilizzate apparecchiature di collaudo ad alta precisione per esaminare rigorosamente ogni unità batteria per garantire un elevato grado di coerenza di parametri quali capacità, tensione e resistenza interna. I metodi di screening comuni includono il test OCV (tensione a circuito aperto), il test di resistenza interna e il test di capacità. Questi test eliminano efficacemente le batterie scadenti ed evitano di assemblare insieme celle di batteria incoerenti.
Progettazione del circuito di bilanciamento:Integrare circuiti di bilanciamento attivi o passivi nel sistema di gestione della batteria (BMS). Il circuito di equalizzazione attiva può trasferire elettricità tramite induttanza o capacità di commutazione per realizzare la ridistribuzione dell'energia nel pacco batteria. L'equalizzazione passiva regola la tensione della batteria consumando l'energia in eccesso. Il bilanciamento attivo è complesso ma efficiente, adatto per pacchi batteria di grande capacità, mentre il bilanciamento passivo è adatto per pacchi batteria di piccole e medie dimensioni.
2. Bilanciare tensione e corrente
Nelle batterie in serie, il problema dell'equalizzazione della tensione è la chiave per garantire una carica e una scarica uniformi di ogni cella. Un pacco batteria senza un circuito di equalizzazione della tensione sovraccaricherà o sottocaricherà parte della batteria, il che influirà sulla durata dell'intero pacco batteria. Il pacco batteria parallelo affronta il problema del bilanciamento della corrente e la differenza di resistenza interna porta a una distribuzione non uniforme della corrente, che è facile che alcune batterie sopportino un carico di corrente maggiore.
Problemi specifici:I pacchi batteria in serie con tensione non uniforme possono causare il sovraccarico e il danneggiamento di alcune batterie, oppure l'esaurimento precoce durante la scarica; la corrente sbilanciata del pacco batteria parallelo accelererà l'invecchiamento dell'unità batteria e ne ridurrà la durata.
Soluzione:
Circuito di bilanciamento attivo:Attraverso la combinazione di induttori, condensatori e chip di controllo, trasferimento di potenza intelligente, per ottenere un bilanciamento efficiente della tensione. Questo metodo può ridurre efficacemente il consumo interno della batteria e migliorare l'efficienza di carica e scarica dell'intero pacco batteria. I metodi di bilanciamento comuni includono il bilanciamento della capacità volante e il bilanciamento dell'induttanza di commutazione. È necessario selezionare una soluzione appropriata in base allo scenario di applicazione della batteria.
Circuito di equalizzazione passiva:Attraverso la resistenza per consumare la potenza in eccesso della batteria ad alta tensione. Questo metodo è semplice, a basso costo, ma a bassa efficienza e generazione di calore, adatto per il trattamento bilanciato di piccoli pacchi batteria. Durante la progettazione, si dovrebbe prestare attenzione alle prestazioni di potenza e dissipazione del calore del resistore per evitare il surriscaldamento locale durante il processo di equalizzazione.
3. Progettazione del sistema di gestione termica
La batteria genererà molto calore durante il lavoro, specialmente quando la scarica di corrente elevata è più evidente. Se il calore non viene distribuito in modo efficace, la temperatura della batteria aumenterà gradualmente, con conseguente riduzione delle prestazioni della batteria, durata ridotta e persino il rischio di runaway termico.
Problemi specifici:Una temperatura non uniforme può causare il surriscaldamento di alcune batterie, con conseguente aumento della resistenza interna, decomposizione dell'elettrolita e altri problemi, fino a causare persino l'incendio del pacco batteria.
Soluzione:
Materiali di conduttività termica e progettazione della dissipazione del calore:Nella progettazione del pacco batteria, possono essere aggiunti materiali con elevata conduttività termica, come piastre di dissipazione del calore in lega di alluminio, cuscinetti in silicone termico, ecc., che possono esportare rapidamente il calore generato dall'unità batteria. Ottimizzare i canali del flusso d'aria all'interno del pacco batteria per migliorare la dissipazione del calore tramite convezione naturale o convezione forzata dalla ventola. Per applicazioni ad alta potenza, può essere presa in considerazione la dissipazione del calore tramite raffreddamento a liquido e l'efficienza della dissipazione del calore è maggiore assorbendo il calore tramite il refrigerante circolante.
Monitoraggio della temperatura e raffreddamento attivo:Un sensore di temperatura è integrato nel BMS per monitorare la temperatura di ogni cella in tempo reale. Se la temperatura è troppo alta, il sistema riduce automaticamente il carico o regola lo schema di dissipazione del calore. Allo stesso tempo, il sistema di raffreddamento intelligente può avviare automaticamente la ventola o il sistema di raffreddamento a liquido in base allo stato della temperatura della batteria per evitare guasti della batteria causati dal surriscaldamento.
4. Progettazione strutturale del pacco batteria
La progettazione strutturale del pacco batteria non dovrebbe solo garantire la stabilità dell'unità batteria, ma anche ottimizzare la facilità di collegamento elettrico, dissipazione del calore e manutenzione. Una progettazione strutturale irragionevole porterà a un contatto scadente della batteria, danni da vibrazioni e persino cortocircuiti e altri problemi.
Problemi specifici: Una struttura non ragionevole può causare l'allentamento della batteria, l'usura e l'aumento della resistenza di contatto interna, con conseguente riscaldamento locale e degrado delle prestazioni.
Soluzione:
Design modulare:Il design modulare del pacco batteria consente di confezionare un singolo modulo batteria in modo indipendente e di collegarlo facilmente, e il modulo danneggiato può essere rapidamente sostituito per migliorare la praticità di manutenzione del pacco batteria. Il design della struttura sismica è adottato tra i moduli per ridurre l'influenza della forza esterna sull'unità batteria.
Materiali protettivi e miglioramento del design:Utilizzare schiuma antiurto, cuscinetti in gomma e altri materiali per avvolgere il modulo batteria per ridurre gli urti e gli shock esterni. I materiali dell'alloggiamento devono essere materiali ignifughi, impermeabili, resistenti alla corrosione e ad alta resistenza come lega di alluminio, acciaio inossidabile o materie plastiche tecniche, e i fori di ventilazione e i dissipatori di calore devono essere progettati per ottimizzare la gestione termica.

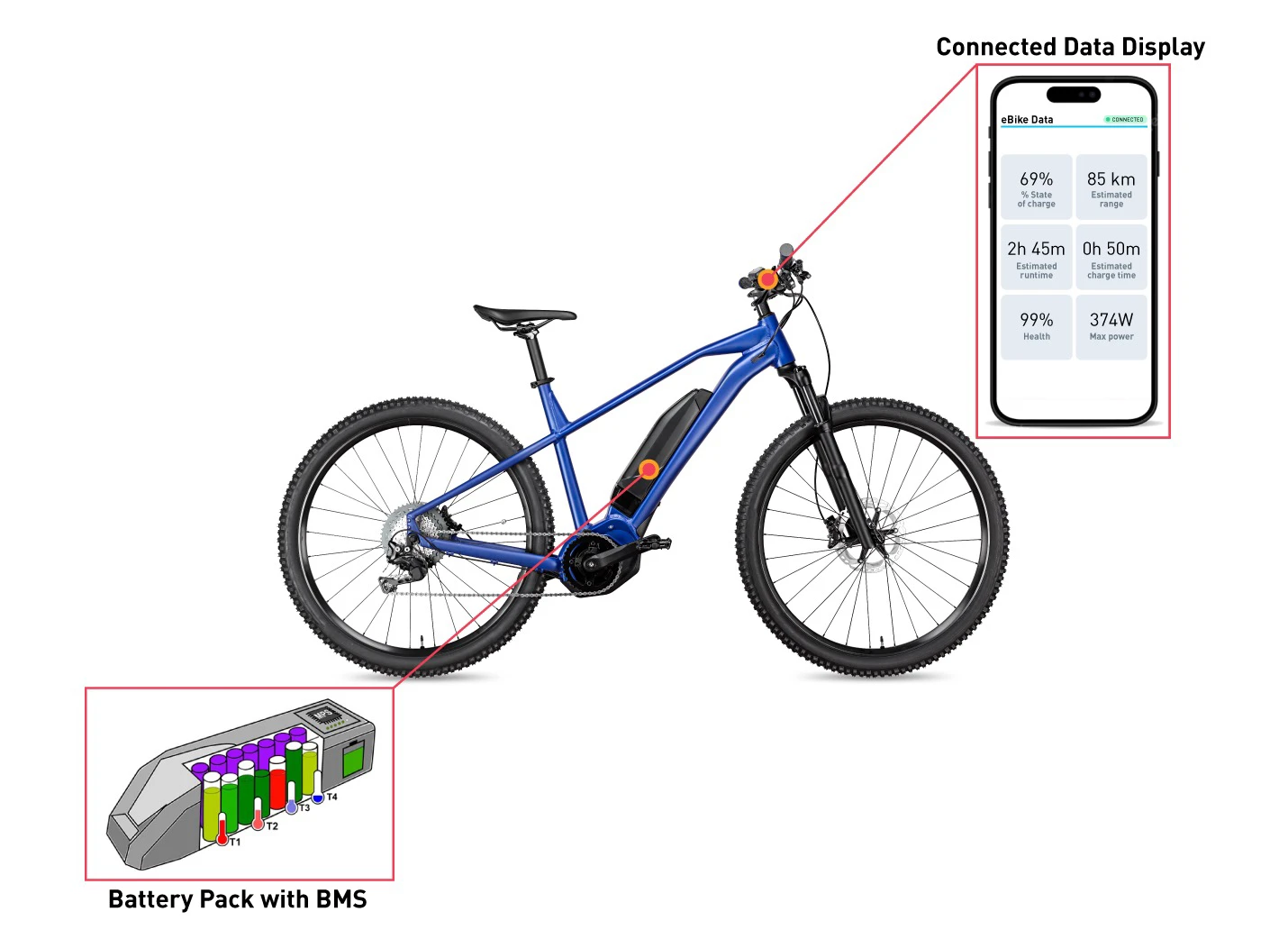

5. Sistema di gestione della batteria (BMS)
Il BMS (Battery Management System) è il centro di controllo del pacco batteria, responsabile del monitoraggio e della gestione in tempo reale dei parametri di potenza, tensione, corrente e temperatura della batteria. Le funzioni del BMS includono il bilanciamento della batteria, la diagnosi dei guasti, il controllo di carica e scarica, ecc. Le sue prestazioni determinano la sicurezza e l'efficienza complessive del pacco batteria.
Problemi specifici: se il BMS non è progettato correttamente, lo stato anomalo potrebbe non essere rilevato in tempo, con conseguenti problemi quali sovraccarico, scarica eccessiva o surriscaldamento del pacco batteria.
Soluzione:
Sensori di monitoraggio ad alta precisione: sensori di tensione, corrente e temperatura ad alta precisione sono integrati nel BMS, in grado di rilevare con precisione i parametri di stato della batteria e trasmetterli all'unità di controllo BMS in tempo reale. L'unità di controllo analizza il comportamento di carica e scarica della batteria e la regolazione dell'equilibrio tramite algoritmi integrati per garantire la sicurezza del sistema.
Algoritmi intelligenti e analisi dei dati: algoritmi avanzati di gestione della batteria, come reti neurali, apprendimento automatico e altre tecnologie, vengono utilizzati per analizzare i dati di utilizzo della batteria per prevedere lo stato di salute e la durata residua della batteria. Sulla base dei risultati dell'analisi dell'algoritmo, BMS ottimizza attivamente la strategia di carica e scarica per massimizzare la durata della batteria.
6. Progettazione del circuito di protezione della batteria
Il circuito di protezione della batteria è un'importante misura di sicurezza per prevenire sovratensione, sottotensione, cortocircuito e sovracorrente del pacco batteria. Se il pacco batteria non ha un circuito di protezione adatto, è facile causare pericolo in casi estremi e causerà incendio o esplosione in casi gravi.
Problemi specifici: il circuito di protezione mancante o mal progettato potrebbe danneggiare la batteria durante la carica e la scarica oppure potrebbe non interrompere la corrente in caso di cortocircuito.
Soluzione:
Meccanismo di protezione multipla: Progetta e integra più circuiti di protezione, tra cui protezione da sovratensione, protezione da sottotensione, protezione da sovracorrente, protezione da cortocircuito, ecc. Ogni circuito di protezione è progettato per funzionare indipendentemente dal BMS, assicurando che la batteria sia protetta in caso di guasto del master. Ad esempio, la protezione da sovracorrente può essere progettata tramite la combinazione di tubo MOS e fusibile rapido per ottenere la funzione di interruzione di corrente istantanea.
Progettazione di protezione e isolamento bidirezionale: la progettazione del circuito di protezione bidirezionale può monitorare simultaneamente il processo di carica e scarica della batteria per evitare che la batteria venga influenzata da anomalie sul lato del caricabatteria e del carico. Il circuito di isolamento tra i pacchi batteria è progettato per evitare il riflusso di corrente tra le celle della batteria e migliorare la sicurezza elettrica complessiva.
7. Efficienza e perdita di energia
La perdita di energia nella progettazione di batterie in serie e parallelo deriva principalmente dalla resistenza interna, dalla resistenza del connettore e dal consumo di energia del BMS e del circuito di protezione. In caso di funzionamento ad alta corrente, queste perdite aumenteranno ulteriormente, riducendo direttamente l'efficienza complessiva e la durata del pacco batteria.
Problemi specifici: una bassa efficienza riduce la durata della batteria, influendo sull'esperienza d'uso effettiva del dispositivo; inoltre, la perdita di energia a lungo termine aumenta il calore della batteria.
Soluzione:
Materiali di collegamento ottimizzati: utilizzare materiali di collegamento a bassa resistenza e alta conduttività come lamina di rame, striscia di rame stagnato o striscia di lega di alluminio. Ottimizzare il processo di saldatura, tramite saldatura laser, saldatura a ultrasuoni e altre tecnologie avanzate per garantire la solidità e la bassa resistenza del punto di connessione, ridurre la perdita di energia elettrica nel punto di connessione.
Efficienza energetica BMS migliorata: il BMS dovrebbe essere progettato tenendo a mente l'ottimizzazione dell'efficienza energetica per evitare consumi energetici non necessari. Ridurre il consumo energetico del BMS stesso tramite l'uso di chip a basso consumo e modalità di sospensione intelligenti. I moduli di recupero energetico possono anche essere aggiunti al BMS per recuperare e riutilizzare l'energia ridondante all'interno del pacco batteria per migliorare l'efficienza energetica complessiva.
8. Sicurezza e affidabilità
I pacchi batteria devono affrontare una varietà di ambienti difficili come vibrazioni, impatti e alte temperature nell'uso effettivo, e la progettazione della sicurezza e dell'affidabilità delle batterie è fondamentale. Il guasto di una singola batteria può causare problemi all'intero pacco batteria, portando al guasto dell'apparecchiatura e persino mettendo a repentaglio la sicurezza dell'utente.
Problemi specifici: il guasto di una qualsiasi unità del pacco batteria può estendersi, provocando il guasto complessivo del pacco batteria o un incidente di sicurezza.
Soluzione:
Protezione multistrato e design ridondante: quando si progettano pacchi batteria, si dovrebbe considerare la protezione multistrato, come l'aggiunta di componenti di sicurezza come divisori antincendio e valvole antideflagranti alla progettazione strutturale. Il design ridondante consente al resto della batteria di funzionare correttamente quando alcune unità si guastano, migliorando così la sicurezza complessiva.
Test e certificazioni rigorosi: i pacchi batteria devono essere sottoposti a rigorosi test di adattabilità ambientale prima della produzione, tra cui test di vibrazione, test di caduta, test del ciclo termico, ecc. Attraverso UL, CE, UN38.3 e altre certificazioni internazionali, per garantire che il pacco batteria soddisfi gli standard di sicurezza internazionali, aumenta la fiducia dell'utente.
9. Caratteristiche di risposta dinamica
I pacchi batteria devono rispondere rapidamente alle variazioni di carico per garantire la stabilità del dispositivo. Un pacco batteria con una risposta dinamica lenta causerà un funzionamento instabile del dispositivo e significative fluttuazioni di tensione, influenzando l'esperienza dell'utente.
Problemi specifici: una risposta insufficiente della batteria può causare accelerazioni e rallentamenti del dispositivo, oppure il fenomeno della caduta di tensione quando il carico cambia drasticamente.
Soluzione:
Selezione della batteria ad alta velocità: seleziona celle della batteria ad alta velocità con eccellenti caratteristiche di risposta dinamica, che possono regolare rapidamente l'uscita quando il carico cambia rapidamente. In combinazione con l'algoritmo di risposta rapida del BMS, le caratteristiche dinamiche di uscita della batteria possono essere ulteriormente ottimizzate.
Filtro di induttanza e compensazione della capacità: il filtro di induttanza e la rete di compensazione della capacità sono progettati all'estremità di uscita del pacco batteria per ridurre le fluttuazioni di tensione e migliorare la capacità di risposta dinamica della batteria. Questa progettazione attenua le fluttuazioni di tensione e garantisce un funzionamento stabile dell'apparecchiatura in caso di elevate variazioni di carico.
10. Tecnologia di collegamento e selezione dei materiali
La parte di collegamento del pacco batteria necessita di eccellenti prestazioni elettriche e termiche. Un collegamento scadente porterà a una maggiore resistenza, al riscaldamento dei contatti e persino alla fusione, che potrebbe causare il guasto del pacco batteria in casi gravi.
Problemi specifici: Materiali di collegamento non idonei o un processo scadente possono aumentare la resistenza del pacco batteria, provocando un surriscaldamento locale, con conseguente perdita di energia e rischi per la sicurezza.
Soluzione:

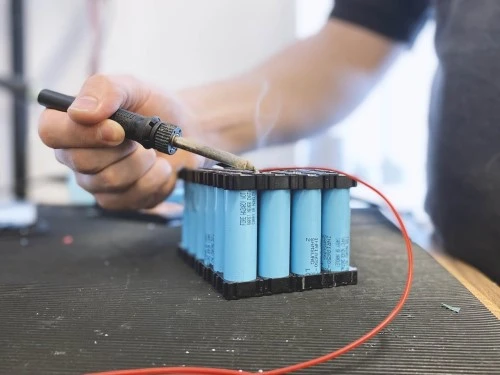

Selezionare connettori e tecnologie di saldatura di alta qualità: metodi di saldatura come la saldatura laser o la saldatura a ultrasuoni sono comunemente utilizzati nelle connessioni dei pacchi batteria. Questi metodi assicurano una bassa resistenza e un'elevata resistenza meccanica nel sito di connessione ed evitano un contatto scadente dovuto a vibrazioni o variazioni di temperatura.
Utilizzare materiali isolanti resistenti al calore: le parti di collegamento nel pacco batteria devono essere avvolte con materiali isolanti resistenti al calore e all'usura, come nastro resistente al calore e tubi isolati in Teflon. Questi materiali possono prevenire efficacemente cortocircuiti o perdite nel collegamento e migliorare la sicurezza e la durata del pacco batteria.
