In un’era in cui la tecnologia delle batterie guida l’innovazione nei veicoli elettrici (EV), nei sistemi di energia rinnovabile e nell’elettronica portatile, comprendere lo stato di carica (SoC) e lo stato di salute (SoH) delle batterie è essenziale. Questi parametri non solo migliorano le prestazioni della batteria, ma contribuiscono anche alla sicurezza e alla longevità. Questo blog esplorerà in modo approfondito il significato di SoC e SoH e fornirà metodi completi per calcolarli.
Cos'è lo stato di carica (SoC)?
Il SoC rappresenta l'attuale livello di carica di una batteria come percentuale della sua capacità nominale. Ad esempio, se una batteria agli ioni di litio con una capacità di 100 Ah ha 50 Ah rimanenti, il suo SoC sarà al 50%. Il SoC è fondamentale per diversi motivi:
1. Gestione delle prestazioni
Comprendere il SoC consente agli utenti di ottimizzare le prestazioni della batteria. Nei veicoli elettrici, il mantenimento di un range SoC ottimale (solitamente tra il 20% e l'80%) può migliorare l'efficienza di guida ed estendere l'autonomia del veicolo. Molti veicoli elettrici incorporano sistemi di gestione della batteria (BMS) che regolano la potenza erogata in base al SoC per garantire prestazioni fluide e prevenire scariche profonde.
2. Longevità della batteria
La longevità di una batteria è strettamente legata al modo in cui viene gestito il SoC. Frequenti scariche profonde (sotto il 20% SoC) e il sovraccarico (sopra l'80% SoC) possono portare ad un invecchiamento accelerato della batteria e ad un calo della capacità. Mantenere la batteria entro l'intervallo SoC ideale può prolungarne significativamente la durata, consentendole di sopportare un numero maggiore di ricariche nel tempo.
3. Considerazioni sulla sicurezza
Il monitoraggio del SoC è fondamentale per prevenire situazioni pericolose. Il sovraccarico può portare a una fuga termica, in cui la temperatura della batteria aumenta in modo incontrollabile, causando potenzialmente incendi o esplosioni. Al contrario, scaricare troppo una batteria può causare danni irreversibili. I sistemi che monitorano il SoC in tempo reale aiutano a mitigare questi rischi.
Cos’è lo Stato di Salute (SoH)?
SoH riflette le condizioni generali di una batteria rispetto al suo stato ottimale quando era nuova. Comprende vari fattori, tra cui capacità, resistenza interna ed efficienza. SoH è generalmente espresso in percentuale, indicando la quantità rimanente della capacità originale.
1. Monitoraggio sanitario
La valutazione regolare del SoH consente una manutenzione proattiva. Monitorando il SoH nel tempo, gli utenti possono identificare le tendenze di degrado e intraprendere azioni correttive prima che la batteria si guasti. Ad esempio, in applicazioni critiche come quelle aerospaziali o dei dispositivi medici, il rilevamento precoce dei problemi sanitari è fondamentale per garantire l’affidabilità operativa.
2. Prevedere la durata della vita
SoH funge da indicatore chiave per prevedere la capacità rimanente e la vita utile (RUL) di una batteria. I modelli avanzati possono stimare la SoH utilizzando dati storici sulle prestazioni e parametri sanitari attuali, che sono cruciali per la gestione dell’inventario e la pianificazione della manutenzione nelle applicazioni industriali.
3. Efficienza operativa
Comprendere SoH consente agli utenti di regolare i propri modelli di utilizzo in base alle condizioni della batteria. Se SoH indica una significativa perdita di capacità, gli utenti possono scegliere di limitare le applicazioni ad alto consumo per evitare arresti imprevisti.

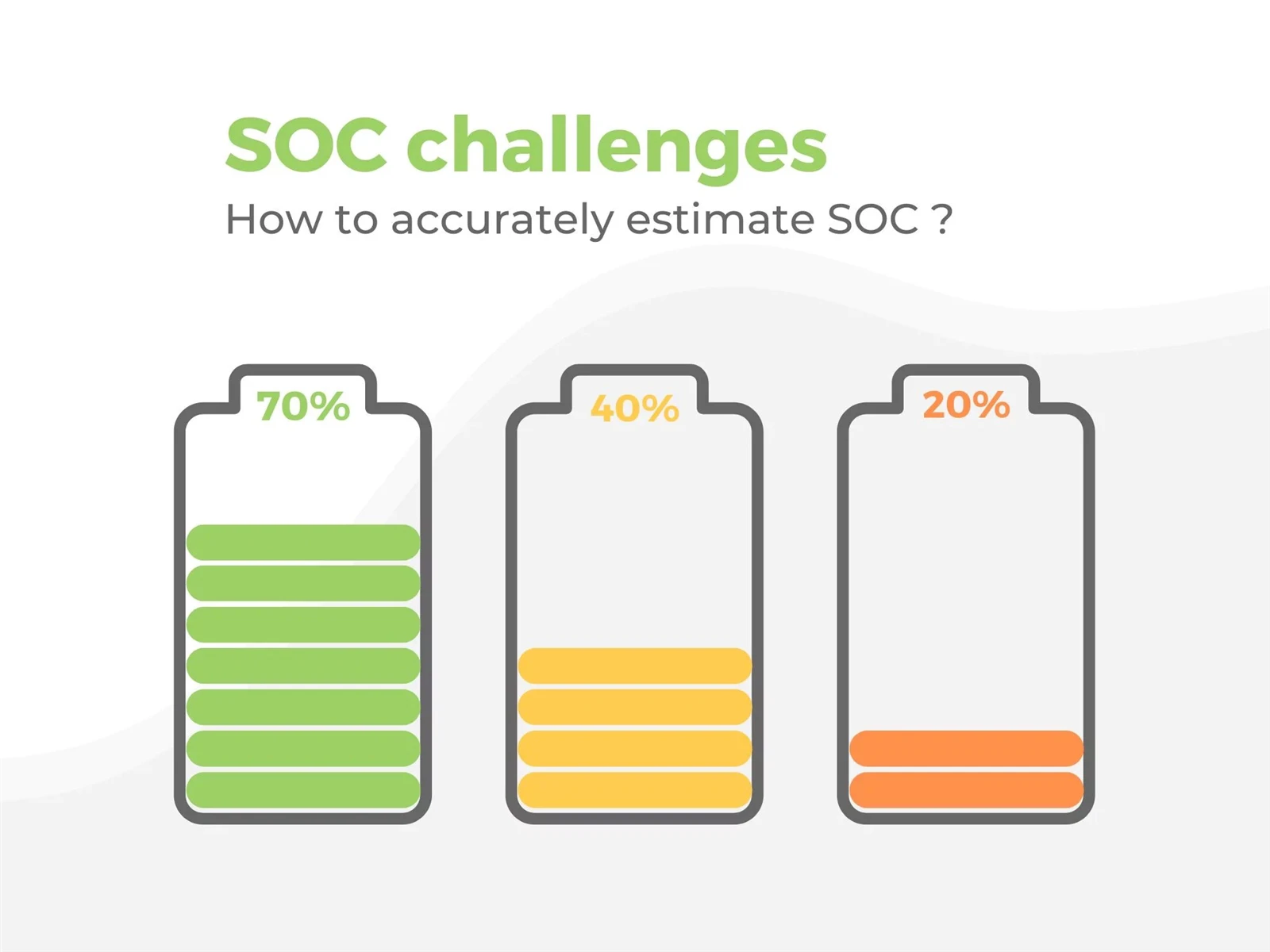

Come calcolare il SoC
1. Metodo della tensione a circuito aperto (OCV).
Il metodo OCV prevede la misurazione della tensione della batteria quando non è sotto carico. Ciascun livello di tensione corrisponde a un SoC specifico in base a una curva tensione-SoC predeterminata. Questo metodo è accurato ma richiede che la batteria rimanga a riposo per un po', rendendolo poco pratico per le applicazioni in tempo reale.
Esempio:Supponiamo di avere una batteria agli ioni di litio con una tensione nominale di 3,7 V. Quando misuri la tensione senza carico e trovi che è 3,6 V, puoi fare riferimento alla curva tensione-SoC del produttore della batteria. Ciò indica che il SoC è circa l'80%.
2. Conteggio Ampere-ora (Ah).
Questo metodo tiene traccia della carica cumulativa in entrata e in uscita dalla batteria. Integrando la corrente nel tempo, gli utenti possono stimare il SoC. Tuttavia, gli errori possono accumularsi a causa dell'autoscarica, soprattutto nelle batterie più vecchie. La ricalibrazione regolare è essenziale per mantenere letture SoC accurate.
Esempio:Considera una batteria con una capacità di 100 Ah. Se lo scarichi con una corrente di 10 A per 5 ore, puoi calcolare la capacità scaricata:
Capacità scaricata=Corrente di scarica × Ora=10A × 5h=50Ah
Partendo da uno stato completamente carico (100 Ah), l'attuale SoC sarebbe:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Filtraggio di Kalman e apprendimento automatico
Le tecniche avanzate utilizzano algoritmi per prevedere il SoC in base a più input, come tensione, corrente e temperatura. I filtri di Kalman regolano dinamicamente le stime in base a dati in tempo reale, mentre i modelli di machine learning possono apprendere dai dati storici per migliorare la precisione nel tempo. Questi metodi sono particolarmente utili in applicazioni complesse in cui le condizioni della batteria variano.
Esempio:Un sistema di gestione della batteria (BMS) utilizza il filtro Kalman per regolare dinamicamente le stime del SoC. In un momento specifico, il sistema misura una corrente di scarica di -5 A e una tensione di 3,6 V a 25 gradi. Dopo aver elaborato questi dati, l'algoritmo stima che il SoC sia al 78%.
Come calcolare SoH
1. Misurazione della resistenza interna
Misurare la resistenza interna di una batteria può fornire informazioni sulla sua salute. Un aumento della resistenza spesso indica un degrado. Tecniche come la spettroscopia di impedenza possono misurare con precisione la resistenza su diverse frequenze, fornendo un quadro più completo dello stato di salute della batteria.
Esempio:Utilizzando la spettroscopia di impedenza, si misura la resistenza interna di una batteria agli ioni di litio. Se la resistenza misurata è di 30 milliohm, mentre la resistenza di una nuova batteria è di 10 milliohm, questo aumento indica che la salute della batteria si è deteriorata nel tempo.
2. Test di capacità
L'esecuzione di cicli di carica-scarica controllati consente agli utenti di misurare la diminuzione della capacità nel tempo. Confrontando la capacità attuale con la capacità originale, gli utenti possono calcolare SoH. Questo metodo richiede tempo e un controllo preciso delle condizioni di test per garantire risultati accurati.
Esempio:Si esegue un test di carica-scarica controllato. Dopo aver caricato completamente la batteria, ne osservi le prestazioni sotto un carico specifico. Inizialmente valutata a 100 Ah, la batteria ora supporta solo 80 Ah alle stesse condizioni. Pertanto, il SoH verrebbe calcolato come:
SoH=(80 Ah / 100 Ah) × 100%=80%
3. Analisi basata sui dati
I moderni BMS possono monitorare continuamente i parametri prestazionali e applicare algoritmi per valutare SoH. Questi sistemi analizzano vari parametri, tra cui temperatura, cicli di carica e modelli di utilizzo, fornendo valutazioni sanitarie in tempo reale che si adattano alle mutevoli condizioni.
Esempio:Un BMS intelligente monitora continuamente i cicli di carica della batteria, che hanno raggiunto i 500. Registra una corrente di scarica media di 10 A e rileva che la temperatura oscilla tra -10 gradi e 40 gradi. Sulla base di questi dati, il sistema valuta l’attuale SoH pari al 75% e prevede una vita utile rimanente di circa 600 ulteriori cicli di ricarica.
Fattori che influenzano SoC e SoH
1. Temperatura
La temperatura gioca un ruolo fondamentale nelle prestazioni e nella salute della batteria. Le alte temperature possono accelerare le reazioni chimiche, portando a un invecchiamento più rapido, mentre le basse temperature possono ridurre la capacità e l’efficienza. Le temperature operative ottimali generalmente vanno da 20 gradi a 25 gradi per le batterie agli ioni di litio.
2. Tariffe di addebito e scarico
La velocità con cui una batteria viene caricata o scaricata ha un impatto significativo sul suo SoC e SoH. Le scariche ad alto tasso C possono causare stress termico, mentre la ricarica ultraveloce può aumentare le temperature interne. I produttori forniscono tassi di carica e scarica consigliati per mitigare questi effetti.
3. Modelli ciclistici
La frequenza e la profondità dei cicli di carica-scarica possono influenzare la salute della batteria. I cicli poco profondi (scariche parziali) sono generalmente meno dannosi dei cicli profondi, che possono portare a una significativa perdita di capacità nel tempo.
