Come collegare una batteria da 36 V per uno scooter elettrico - Guida completa

Nel mondo dei monopattini elettrici la batteria è al centro di tutto. Nello specifico, la configurazione della batteria da 36 V è ampiamente utilizzata per la sua stabilità ed efficienza. Tuttavia, un cablaggio corretto è spesso un passaggio trascurato ma cruciale: non importa quanto sia potente la batteria, collegamenti errati possono portare a guasti del sistema, prestazioni ridotte e persino rischi per la sicurezza.

In questo articolo ti guideremo attraverso l'intero processo di cablaggio di aBatteria da 36 V per il tuo scooter elettrico. Dalla comprensione della struttura di base della batteria ai dettagli tecnici del collegamento dei cavi, copriremo tutto ciò che devi sapere per garantire che il tuo scooter elettrico funzioni in modo fluido e sicuro. Cominciamo dalle basi.

Nozioni di base sulla batteria

Prima di immergerci nel cablaggio, è essenziale capire con cosa stiamo lavorando. Una batteria da 36 V non è una singola unità ma piuttosto un pacco batteria composto da più celle singole. Queste celle sono in genere batterie agli ioni di litio (Li-ion), sebbene in alcuni casi possano essere utilizzate anche batterie al piombo. Tuttavia, le batterie agli ioni di litio sono generalmente preferite per la loro natura leggera, la lunga durata, l’elevata efficienza di carica e, soprattutto, la loro maggiore densità di energia, il che significa che immagazzinano più energia in un pacchetto più piccolo.

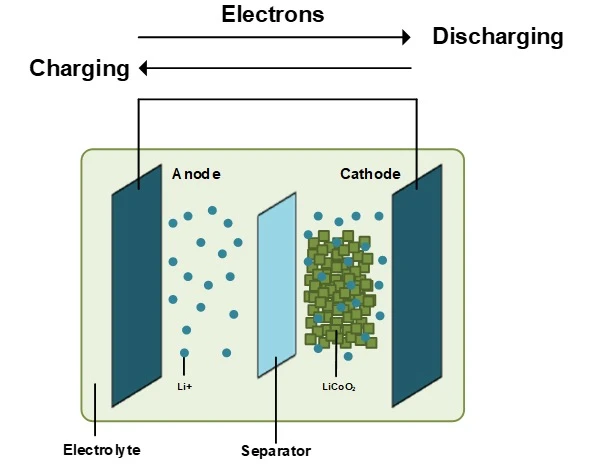

Un pacco batteria al litio da 36 V viene solitamente realizzato collegando in serie 10 singole celle da 3,7 V. Perché 10 celle? Perché ogni cella agli ioni di litio ha una tensione nominale di 3,7 V e quando ne colleghi 10 in serie, la tensione totale diventa 37 V. Questo valore è leggermente superiore a 36 V, ma è normale, poiché la tensione della batteria scenderà gradualmente fino a circa 36 V durante la scarica. La capacità determina la distanza che può percorrere lo scooter e viene generalmente misurata in ampere-ora (Ah). Ad esempio, una batteria da 10 Ah significa che può fornire 10 A di corrente per un'ora.

Un altro componente importante è il Battery Management System (BMS), che funge da "guardia" per la batteria. Monitora lo stato di ogni singola cella per garantire un funzionamento sicuro, prevenendo sovraccarico, scarica profonda e cortocircuiti. Senza un BMS, la batteria è essenzialmente come un'auto senza freni: potrebbe avere problemi in qualsiasi momento.

Configurazione del pacco batteria

Ora che abbiamo compreso le nozioni di base, diamo un'occhiata a come configurare una batteria da 36 V. Ci sono due concetti principali da comprendere qui: connessione in serie e connessione in parallelo.

• Collegamento in serie: quando le celle sono collegate in serie, la tensione si somma, mentre la capacità rimane la stessa. Ad esempio, le celle al litio 10 3.7V collegate in serie forniranno un'uscita di 37 V, mentre la capacità sarà la stessa di una singola cella (ad esempio, 3000 mAh). Questa è la configurazione più comune per uno scooter elettrico da 36 V.
• Connessione parallela: se è necessario aumentare la capacità della batteria (per una portata maggiore), utilizzare le connessioni parallele. In una connessione parallela, la tensione rimane la stessa, ma la capacità aumenta. Ad esempio, se si collegassero in parallelo due pacchi batteria da 36 V, la capacità totale raddoppierebbe.

Quando si configura un pacco batteria, il BMS è essenziale. Il suo ruolo principale è garantire che tutte le celle abbiano lo stesso voltaggio e livello di carica. Senza di esso, si rischia di sovraccaricare o scaricare eccessivamente alcune celle, il che può ridurre gravemente la durata della batteria o addirittura creare condizioni pericolose.

Inoltre, quando si collega un pacco batteria, è necessario considerare la ricarica del bilanciamento. Sebbene un nuovo pacco possa avere celle uniformi, nel tempo le prestazioni di ciascuna cella potrebbero iniziare a differire. Il BMS eseguirà il "bilanciamento" durante la ricarica per mantenere l'integrità dell'intero pacco batteria.

Cablaggi e connessioni

Ora che hai configurato il pacco batteria da 36 V, il passaggio successivo è collegarlo correttamente. Il cablaggio collega la batteria al resto dell'impianto elettrico dello scooter elettrico, che include controller, motore e acceleratore. Alcune cose da considerare quando si maneggiano i cavi:

• Scegliere i cavi giusti: la dimensione dei cavi scelti è fondamentale. Se il filo è troppo sottile, potrebbe non trasportare abbastanza corrente, causando surriscaldamento e potenziali danni. Per un sistema da 36 V, in genere sono necessari cavi con un diametro compreso tra 12 AWG e 10 AWG, a seconda dell'assorbimento di corrente del motore. Maggiore è la potenza del motore, più spesso deve essere il filo.
• Isolamento dei cavi: assicurarsi di utilizzare cavi con un isolamento adeguato per evitare qualsiasi rischio di cortocircuiti. L'isolamento protegge i cavi dagli elementi esterni e previene anche cortocircuiti elettrici quando i cavi toccano parti metalliche dello scooter.
• Collegamento corretto: uno dei passaggi più cruciali durante il cablaggio della batteria è garantire che i collegamenti siano serrati e sicuri. Collegamenti allentati possono causare resistenza, con conseguente riscaldamento o cadute di tensione. I terminali ad anello vengono generalmente utilizzati per collegare i terminali positivo e negativo della batteria al controller e al motore, poiché forniscono una connessione sicura e stabile. Puoi anche utilizzare i connettori Anderson Powerpole per collegamenti ad alta corrente, poiché sono durevoli e facili da assemblare.
• Evitare cortocircuiti: la regola più importante quando si collega un sistema elettrico è ricontrollare che i terminali positivo e negativo siano collegati correttamente. Cambiare erroneamente i collegamenti può causare gravi danni, fino al cortocircuito dell'intero sistema. È sempre buona norma utilizzare cavi codificati a colori (rosso per positivo, nero per negativo) e un'etichettatura chiara.
• Instradamento dei cavi: un corretto instradamento dei cavi garantisce che i cavi non siano esposti a danni. È fondamentale far passare i cavi lontano da parti in movimento (come le ruote) o da aree che potrebbero generare calore. Utilizza fascette o manicotti metallici per mantenere tutto a posto ed evitare sfregamenti che potrebbero causare cortocircuiti.

Sistema di controllo dello scooter elettrico

Una volta collegata la batteria, è il momento di integrarla con il sistema di controllo dello scooter elettrico. Il sistema di controllo gestisce essenzialmente il flusso di energia elettrica dalla batteria al motore e ad altri componenti, garantendo prestazioni efficienti e sicure dello scooter.

Controllore:Il controller è il cuore del sistema dello scooter elettrico. Prende l'input dall'acceleratore (l'acceleratore), lo elabora e quindi controlla il flusso di elettricità al motore. Il controller deve essere compatibile sia con il motore che con la batteria in termini di tensione e corrente. Per un sistema a 36 V, il controller funzionerà generalmente nell'intervallo compreso tra 36 V e 48 V.

• Corrispondenza della tensione: è fondamentale che la tensione nominale del controller corrisponda alla tensione della batteria (in questo caso, 36 V). Un controller incompatibile può portare a prestazioni inefficienti o addirittura danneggiare sia il controller che la batteria.
• Limitazione di corrente: molti controller sono dotati di limitazione di corrente integrata per evitare il sovraccarico del sistema, proteggendo sia la batteria che il motore da stress eccessivi.

Motore:Il motore è la parte che spinge effettivamente lo scooter in avanti. È alimentato dall'elettricità che scorre attraverso il controller. Per uno scooter elettrico da 36 V, la potenza del motore varia generalmente da 250 W a 750 W, a seconda della velocità e delle prestazioni desiderate. Il motore dovrebbe essere compatibile con la tensione della batteria.

• Cablaggio al motore: il motore si collega al controller tramite fili spessi in grado di gestire correnti elevate. Questi collegamenti dovrebbero essere realizzati utilizzando connettori a proiettile o terminali del motore per garantire un flusso di corrente stabile ed efficiente.

Acceleratore:L'acceleratore è la tua interfaccia con lo scooter. Controlla quanta potenza viene inviata al motore regolando la corrente fornita. La maggior parte delle accelerazioni sono del tipo azionabile con il pollice o con impugnatura girevole. L'acceleratore invia un segnale al controller, che quindi regola di conseguenza la velocità del motore.

• Cavi dell'acceleratore: i collegamenti dell'acceleratore sono solitamente realizzati con fili più piccoli, poiché la corrente che trasportano è molto inferiore rispetto ai cavi del motore. Assicurarsi sempre che questi cavi siano collegati correttamente e che l'acceleratore sia reattivo per evitare problemi di guida.

Sistema frenante:Molti scooter elettrici moderni sono dotati di frenata rigenerativa. Questa funzione utilizza il motore per rallentare lo scooter e riconvertire parte di quell'energia nella batteria. La maniglia o la leva del freno è collegata al controller e il segnale di frenata viene inviato al controller per decelerare il motore.

Misure di sicurezza

Quando si lavora con impianti elettrici, la sicurezza è fondamentale. Un cablaggio, un'installazione e una manutenzione corretti della batteria e dei componenti elettrici possono prevenire la maggior parte dei rischi potenziali.

• Protezione da sovracorrente: una delle prime cose che dovresti avere è la protezione da sovracorrente. Ciò si ottiene generalmente con un fusibile o un interruttore automatico tra la batteria e il controller. Un fusibile è progettato per interrompere il circuito se la corrente supera un livello di sicurezza, prevenendo potenziali surriscaldamenti o rischi di incendio. Assicurarsi di utilizzare un fusibile con valore leggermente superiore all'assorbimento di corrente massimo previsto del sistema.
• Protezione da sovratensione e sottotensione: il sistema di gestione della batteria (BMS) è fondamentale per prevenire sia il sovraccarico che la sottocarica della batteria. La protezione da sovratensione impedisce che la batteria venga caricata oltre la tensione di sicurezza, mentre la protezione da sottotensione garantisce che la batteria non si scarichi al di sotto di un livello che potrebbe causare danni. La maggior parte dei BMS dispone di allarmi integrati o interruttori di interruzione che si attivano se la batteria supera o scende al di sotto dei livelli di tensione di sicurezza.
• Protezione da cortocircuito: anche il BMS e il controller devono essere dotati di protezione da cortocircuito. Se uno qualsiasi dei cavi o dei componenti va inavvertitamente in cortocircuito, il sistema interromperà l'alimentazione per evitare ulteriori danni. Ispezionare sempre il cablaggio per eventuali segni di usura o sfilacciamento, soprattutto dopo un uso prolungato, e sostituire immediatamente eventuali cavi danneggiati.
• Dissipazione del calore: i sistemi batteria e controller generano calore durante l'uso, quindi è essenziale garantire un'adeguata ventilazione per la dissipazione del calore. Sia il controller che la batteria devono essere alloggiati in involucri ventilati e occorre prestare attenzione a evitare di collocarli in aree in cui l'accumulo di calore potrebbe costituire un problema (ad esempio vicino al motore o sotto la luce solare diretta).
• Impermeabilità: poiché i monopattini elettrici vengono spesso utilizzati all'aperto, è fondamentale garantire che la batteria, il controller e il cablaggio siano protetti da acqua e polvere. La classificazione IP dei componenti elettrici è importante. Ad esempio, la batteria dovrebbe avere almeno un grado di protezione IP65, garantendo che sia protetta da schizzi d'acqua e polvere.
• Isolamento adeguato: assicurarsi che tutti i cavi siano adeguatamente isolati per evitare contatti accidentali con parti metalliche che potrebbero causare cortocircuiti. I cavi isolati aiutano a proteggere l'impianto elettrico e garantiscono la longevità dei componenti.

Conclusione:

Cablare la batteria da 36 V per uno scooter elettrico è un processo semplice se ti prendi il tempo per comprendere le basi del sistema e seguire i protocolli di sicurezza adeguati. Assicurarti di utilizzare i cavi e i connettori corretti e seguire le linee guida di sicurezza consentirà allo scooter di funzionare in modo fluido e sicuro per gli anni a venire.

Noi di General Electronics Technology Co., Ltd. comprendiamo l'importanza di sistemi di alimentazione affidabili per gli scooter elettrici. In qualità di leader nel campo della produzione di batterie al litio, offriamo pacchi batterie da 36 V durevoli e di alta qualità, perfetti per le esigenze del tuo scooter elettrico. Con oltre 180 dipendenti e più di 15 anni di esperienza, forniamo accesso diretto a celle batteria di alto livello, BMS e servizi di assemblaggio completi. Che tu stia costruendo il tuo scooter o abbia bisogno di una soluzione completa chiavi in ​​mano, siamo qui per aiutarti.

Contattaci oggi per discutere di come possiamo alimentare il tuo scooter elettrico con le migliori batterie da 36 V disponibili sul mercato! (sales@gebattery.co)

Guida pratica

Ora che hai compreso le nozioni di base e hai collegato correttamente la batteria da 36 V, è il momento di seguire una guida passo passo per assicurarti che tutto funzioni correttamente. Ecco una semplice ripartizione di ciò che dovresti fare quando installi e testi la batteria sul tuo scooter elettrico:

Controlla la tensione della batteria: prima ancora di iniziare a collegare qualsiasi cosa, controlla sempre la tensione della batteria utilizzando un multimetro. Ciò aiuta a garantire che la batteria rientri nell'intervallo corretto (circa 36 V per un sistema a 36 V). Una tensione inferiore al previsto potrebbe indicare un problema con la batteria o che è sottocarica.

Installare la batteria: montare saldamente la batteria sul telaio dello scooter o sul vano batteria. Assicurarsi che la batteria sia ben protetta e non sottoposta a vibrazioni inutili che potrebbero danneggiarla. Utilizzare cinghie o staffe robuste per tenerlo in posizione.

Collegare i cavi: Inizia collegando il terminale positivo (+) della batteria al terminale positivo del controller e, allo stesso modo, il terminale negativo (-) al terminale negativo del controller. Ricontrolla la polarità: sbagliare potrebbe danneggiare il controller, il motore e la batteria. Per i motori, collegare i cavi del motore ai terminali di uscita del controller.

Collegamenti dell'acceleratore e del freno: se lo scooter utilizza un acceleratore a rotazione o un acceleratore a pollice, collegare i cavi corrispondenti ai terminali di ingresso dell'acceleratore del controller. Allo stesso modo, collegare il sistema frenante al controller se viene utilizzata la frenata rigenerativa. Assicurati che tutti i connettori siano inseriti correttamente.

Fusibile e controllo di sicurezza: installa un fusibile tra la batteria e il controller, soprattutto se lo scooter non è dotato di protezione da sovracorrente integrata. Questo fusibile fungerà da ultima linea di difesa in caso di sovraccarico o cortocircuito. Assicurarsi che tutti i cavi siano instradati in modo sicuro, lontano da parti in movimento o bordi taglienti.

Accensione e test: accendere lo scooter e testare la reattività dell'acceleratore. Il motore dovrebbe girare dolcemente mentre si gira l'acceleratore. Prova i freni per assicurarti che tutto funzioni correttamente. Se qualcosa non funziona, spegni immediatamente l'alimentazione e controlla tutte le connessioni.

Verifica del calore: dopo aver fatto funzionare lo scooter per una breve distanza, controllare la temperatura della batteria, del controller e dei cavi. Tutto dovrebbe rimanere fresco al tatto. Se qualcosa si surriscalda, spegni lo scooter e controlla i collegamenti. I componenti caldi potrebbero indicare un cortocircuito, una connessione scadente o una dimensione del cavo errata.

Regolamenti e standard pertinenti

Quando si ha a che fare con le batterie degli scooter elettrici, soprattutto quando si assembla o si modifica il proprio sistema, è importante rispettare determinati standard e regolamenti per garantire sicurezza e qualità. Ecco alcune linee guida chiave:

• IEC 62133: si tratta di uno standard internazionale per i requisiti di sicurezza delle celle e delle batterie secondarie sigillate portatili. Descrive le procedure di test e le precauzioni di sicurezza per le batterie agli ioni di litio e altri tipi di batterie. Il rispetto di questo standard garantisce che la batteria sia sicura da usare.
• UL 2271: Per le batterie utilizzate nei veicoli elettrici leggeri, compresi gli scooter elettrici, UL 2271 è uno standard che certifica la sicurezza delle batterie agli ioni di litio. Questo standard copre questioni come il sovraccarico, la protezione da cortocircuito e la resistenza al fuoco, rendendone fondamentale il rispetto da parte dei produttori di batterie.
• RoHS (Restrizione delle sostanze pericolose): la conformità RoHS garantisce che la batteria e i componenti elettrici non contengano materiali pericolosi come piombo, mercurio e cadmio, che potrebbero comportare rischi per l'ambiente e la salute. Tutti i componenti del sistema di batterie devono essere conformi alla direttiva RoHS.
• Certificazione CE: se vendi o utilizzi componenti di scooter elettrici nel mercato europeo, è importante che la batteria e il controller siano certificati CE. Questa certificazione garantisce che i prodotti soddisfino i requisiti di salute, sicurezza e ambiente dell'Unione Europea.
• Grado IP (protezione ingresso): se il tuo scooter elettrico verrà utilizzato in condizioni di bagnato, cerca un grado IP elevato per la batteria e il controller (ad esempio, IP65 o IP67). Ciò significa che i componenti sono protetti da polvere e acqua, prevenendo danni all'impianto elettrico dovuti alle condizioni esterne.

Considerazioni finali:

Il cablaggio di una batteria da 36 V per il tuo scooter elettrico è un'abilità essenziale che garantisce che il tuo scooter funzioni in modo efficiente e sicuro. Seguendo i passaggi sopra descritti, dalla selezione del cablaggio corretto alla garanzia dei collegamenti corretti, puoi assicurarti che il tuo scooter funzioni al meglio. Segui sempre i protocolli di sicurezza consigliati, controlla il surriscaldamento e assicurati che il cablaggio soddisfi gli standard necessari per evitare potenziali problemi.

Presso General Electronics Technology Co., Ltd., siamo specializzati in batterie agli ioni di litio di alta qualità realizzate su misura per scooter elettrici, biciclette elettriche e altri veicoli elettrici leggeri. In qualità di leader del settore, offriamo non solo le migliori celle batteria, ma anche soluzioni complete chiavi in ​​mano, dalle celle batteria e BMS alla progettazione e assemblaggio del pacco finale. Con oltre 15 anni di esperienza e un impegno per la qualità e la sicurezza, siamo il partner perfetto per tutte le esigenze di alimentazione dei tuoi scooter elettrici.

Contattaci oggi per saperne di più su come le nostre soluzioni di batterie da 36 V possono alimentare il tuo scooter elettrico in modo efficiente e sicuro. Lascia che ti aiutiamo a migliorare la tua esperienza con i veicoli elettrici con batterie affidabili e di alta qualità. Che tu stia cercando singole celle o un pacco batteria completo, forniamo soluzioni dirette ed economicamente vantaggiose con la stabilità e la qualità che derivano dalla nostra esperienza. (sales@gebattery.co)
