Nel campo delle biciclette elettriche, le prestazioni e l'affidabilità del pacco batteria sono la chiave per determinare le prestazioni complessive della bicicletta elettrica. Il pacco batteria per bicicletta elettrica da 48 V 20 Ah è attualmente un modello più comune. In qualità di produttore leader di batterie, questa guida completa spiegherà cos'è un pacco batteria da 48 V 20 Ah e spiegherà l'intero processo su come realizzare un pacco batteria da 48 V 20 Ah.
Comprendere le nozioni di base sulla batteria
Prima di addentrarsi nei dettagli della costruzione di un pacco batteria, è essenziale comprendere alcuni concetti fondamentali relativi alle batterie.
Voltaggio e Capacità
Voltaggio (V):Questa è la misura del potenziale elettrico. Una tensione più elevata indica una maggiore potenza disponibile per azionare il motore della tua eBike. Una batteria da 48 V è comune per le eBike e offre un buon equilibrio tra potenza ed efficienza.
Capacità (Ah):Misurata in ampere-ora (Ah), questa cifra rappresenta la quantità di energia che la batteria può immagazzinare. Una batteria da 20 Ah può teoricamente fornire 20 A per un'ora o 1 A per 20 ore. Maggiore è la capacità, più a lungo potrai guidare la tua eBike senza ricaricarla.
Wattora (Wh)
Per comprendere meglio la capacità energetica della batteria, puoi calcolare i wattora (Wh) utilizzando la formula:
Wh=V×Ah
Per un pacco batteria da 48 V 20 Ah, la capacità energetica sarebbe:
48 V×20 Ah=960Wh
Ciò significa che la batteria può fornire 960 watt per un'ora o 480 watt per due ore, rendendola adatta per i viaggi a lunga distanza.
Tipi di batterie
La scelta della chimica della batteria è cruciale. Sebbene le batterie al piombo siano comunemente utilizzate, sono più pesanti e meno efficienti delle batterie al litio. Le batterie agli ioni di litio, in particolare ai polimeri di litio (LiPo) e al litio ferro fosfato (LiFePO4), offrono una maggiore densità di energia, un peso più leggero e cicli di vita più lunghi, rendendole ideali per le applicazioni eBike.
Collegamenti in serie e parallelo
Quando si progetta il pacco batteria, capire come collegare le batterie è fondamentale. In genere utilizzerai una combinazione di connessioni in serie e parallele.
Collegamento in serie
In un collegamento in serie, il terminale positivo di una batteria è collegato al terminale negativo della successiva. Le tensioni si sommano mentre la capacità rimane la stessa.
Esempio: per creare un pacco batteria da 48 V, è necessario collegare in serie 13 celle di una batteria agli ioni di litio da 3,7 V (3,7 V x 13=48,1 V).
Connessione parallela
In una connessione parallela, tutti i terminali positivi sono collegati insieme e tutti i terminali negativi sono collegati insieme. La tensione rimane la stessa mentre la capacità aumenta.
Esempio: per ottenere una capacità di 20 Ah, è possibile collegare due celle da 10 Ah in parallelo.
Scelta della configurazione
La combinazione di connessioni in serie e in parallelo consente di personalizzare la batteria. Ad esempio, potresti avere 13 celle in serie, ciascuna da 20 Ah, per creare un pacco batteria potente e affidabile da 48 V 20 Ah.
Preparare i materiali
Prima di iniziare a costruire, raccogli i materiali e gli strumenti necessari:
Materiali
- Celle della batteria: scegli celle agli ioni di litio di alta qualità, assicurandoti che siano classificate per la tensione e la capacità richieste.
- Sistema di gestione della batteria (BMS): questo componente protegge la batteria da sovraccarico, scarica profonda e cortocircuiti, garantendo sicurezza e longevità.
- Connettori e cablaggio: utilizzare cavi e connettori di diametro adeguato per gestire la corrente senza surriscaldarsi.
- Guaina termorestringente: per isolamento e protezione.
- Involucro della batteria: per alloggiare e proteggere la batteria.
- Fusibile: per una maggiore sicurezza, evitare un flusso di corrente eccessivo.
Utensili
- Saldatore: per realizzare collegamenti sicuri.
- Multimetro: per testare la tensione e la continuità.
- Spellafili: per preparare i cavi.
- Pistola termica: per applicare guaine termorestringenti.
Progettare la batteria
Ora che hai i materiali, è il momento di progettare la batteria. Ecco alcune considerazioni chiave:
Disposizione
Pianifica la disposizione delle celle della batteria. Assicurarsi che si adattino saldamente all'interno dell'involucro, consentendo il flusso d'aria per evitare il surriscaldamento.
Strategia di connessione
Decidi la tua configurazione in serie e in parallelo. Ad esempio, se utilizzi 18650 celle, potresti disporle in 13s2p (13 in serie, 2 in parallelo) per una robusta configurazione da 48 V 20 Ah.
Caratteristiche di sicurezza
Incorpora funzionalità di sicurezza nel tuo progetto. Il BMS dovrebbe essere facilmente accessibile per la manutenzione. Garantire un corretto fusibile per evitare potenziali sovraccarichi.
Istruzioni passo passo
Passaggio 1: preparazione delle cellule
Ispezionare ogni cella per danni o difetti.
Utilizzare un multimetro per testare la tensione di ciascuna cella. Assicurarsi che abbiano una tensione corrispondente.
Passaggio 2: connessione delle celle
- Collegamento in serie:
Saldare il terminale positivo della prima cella al terminale negativo della cella successiva.
Ripeti finché tutte le celle non sono collegate in serie.
- Connessione parallela (se applicabile):
Collegare tutti i terminali positivi insieme e tutti i terminali negativi insieme per le celle in parallelo.
Passaggio 3: installazione del BMS
Collegare il BMS secondo le istruzioni del produttore. Tipicamente, ciò comporta il collegamento di ciascuna cella in serie ai corrispondenti terminali BMS.
Passaggio 4: chiusura della batteria
Posizionare il pacco batteria assemblato nella custodia.
Utilizzare una guaina termorestringente per coprire le connessioni esposte e garantire l'isolamento.
Passaggio 5: test finale
Prima di sigillare l'involucro, utilizzare un multimetro per verificare la tensione totale del pacco. Dovrebbe leggere circa 48V.
Testare la funzionalità del BMS simulando un ciclo di carica e scarica.
Ricarica e manutenzione
In carica
- Utilizza un caricabatterie compatibile con il voltaggio e la composizione chimica della batteria. Per garantire una ricarica sicura è necessario utilizzare un caricabatterie al litio da 48 V.
- Monitorare il processo di ricarica per evitare il sovraccarico. Il BMS aiuterà a gestire questa situazione, ma è buona pratica tenerlo d'occhio.
Suggerimenti per la manutenzione
- Controlli regolari: controllare periodicamente la tensione delle singole celle per garantire che rimangano bilanciate.
- Monitoraggio della temperatura: assicurarsi che la batteria non si surriscaldi durante il funzionamento o la ricarica.
- Pulizia: mantenere i terminali puliti e privi di corrosione.
Domande frequenti (FAQ)
1. Quanto durerà la mia batteria da 48 V 20 Ah?
La durata di una batteria dipende dall'utilizzo, dalle abitudini di ricarica e dalla manutenzione. Generalmente, le batterie al litio possono durare dai 500 ai 1000 cicli di ricarica.
2. È sicuro realizzare la propria batteria?
Se fatto correttamente e in sicurezza, creare la propria batteria può essere sicuro. Utilizzare sempre componenti di alta qualità e seguire le linee guida di sicurezza.
3. Cosa succede se non ho esperienza di saldatura?
Considera l'idea di praticare la saldatura su materiali di scarto o di chiedere aiuto a qualcuno esperto. Collegamenti corretti sono fondamentali per la sicurezza e le prestazioni.
4. Posso utilizzare invece batterie al piombo-acido?
Sebbene sia possibile utilizzare batterie al piombo, sono più pesanti e hanno un'efficienza inferiore rispetto alle batterie al litio, il che potrebbe influire sulle prestazioni della tua eBike.
Conclusione
Creare un pacco batteria da 48V 20Ah è un progetto gratificante che può migliorare significativamente la tua esperienza con l'eBike. Comprendendo i principi fondamentali, raccogliendo i materiali giusti e seguendo un approccio sistematico, puoi costruire un pacco batteria affidabile ed efficiente su misura per le tue esigenze. Dai sempre la priorità alla sicurezza e alla manutenzione per garantire che la batteria funzioni bene per gli anni a venire. Buona guida!

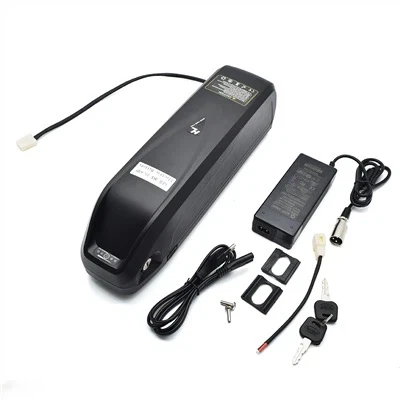

Ottieni direttamente campioni gratuiti del pacco batteria per bici elettrica 48V 20Ah

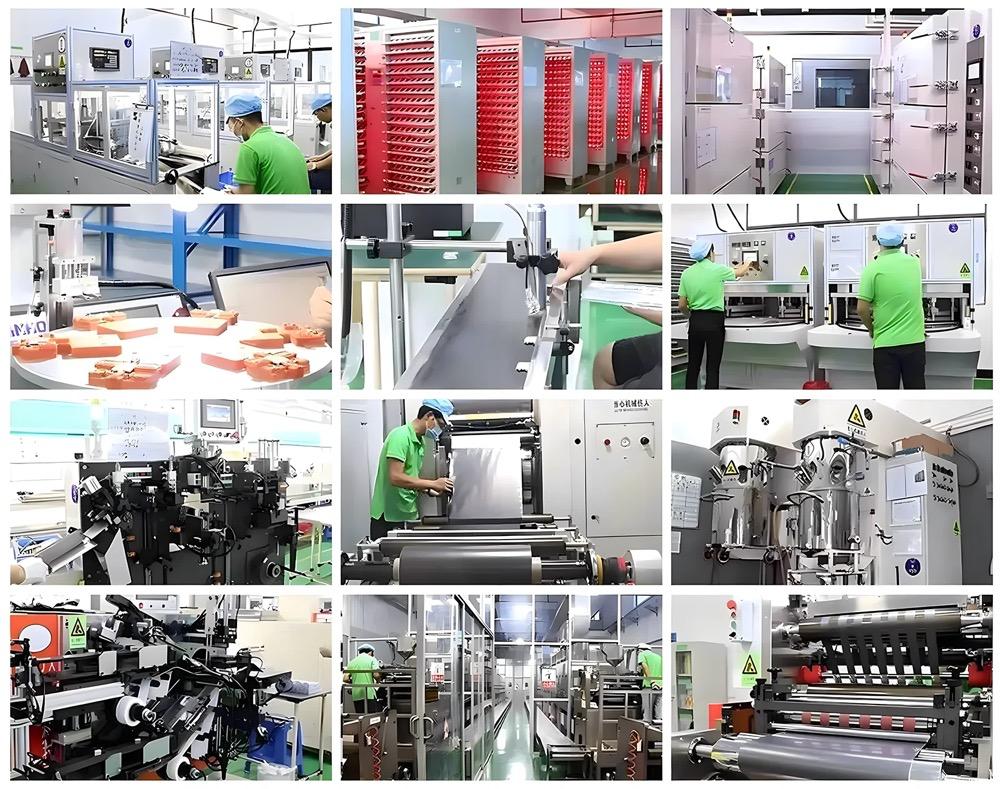

GEB, un marchio di General Electronics Technology Co., LTD, è un produttore leader di batterie al litio per biciclette elettriche con sede a Shenzhen. Fondata nel 2009, la nostra fabbrica impiega oltre 180 persone e realizza un fatturato annuo superiore a 30 milioni di dollari. Siamo specializzati in batterie al litio di fascia alta, concentrandoci sulla tecnologia al litio ferro fosfato per garantire sicurezza e prestazioni. Il nostro esclusivo involucro in plastica migliora l'isolamento e la resistenza chimica, garantendo maggiore sicurezza e migliori capacità di ricarica a bassa temperatura. Con un track record di zero incidenti legati alla sicurezza, GEB si è guadagnata una solida reputazione tra i clienti nazionali e internazionali, rendendoci la scelta affidabile per le batterie al litio sicure. Contattaci ora via email per ricevere campioni gratuiti(sales@gebattery.co)
